在线气体监测预警预报系统方案
1. 系统构成系统由取样单元、预处理单元和分析单元等组成。²
取样单元：由电采样泵和反吹系统等组成。²
预处理单元：由过滤器和流量计等组成。
分析单元：采用PID 光离子/电化学气体检测报警仪,精度高，可靠性好, 维修成本较低。
校准单元：包含标气瓶、标准气体、减压阀等（客户自备）
2.测量参数
测量参数：可燃气LEL、氧气、一氧化碳、H2S、NO2、二氧化硫S02、温湿度
3. 系统组成
3.1 气体监测
3.1.1 取样和预处理单元（根据现场环境采样选配）

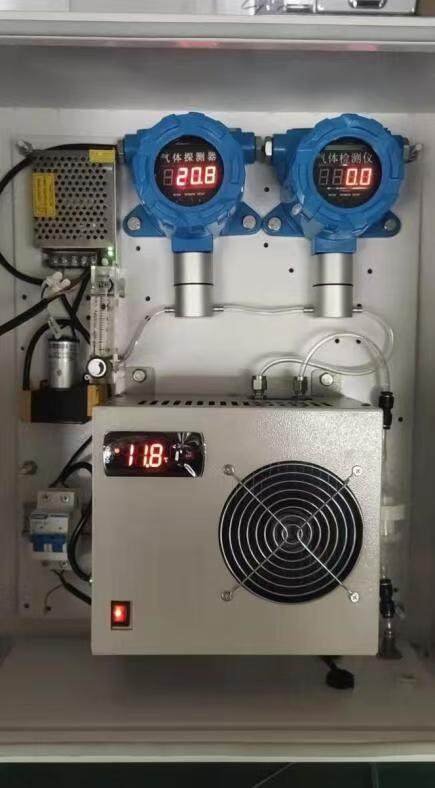

样气在取样泵的抽力下由取样探头取出。样气中的绝大部分颗粒物被取样探头中的过滤器滤除，滤除后由采样管线输送到分析单元进行分析。由控制单元实现报警提示等功能，并显示系统的各种工作状态。
预处理系统中采用一级除尘，确保气体组分不变。采用二级精细过滤，确保气体测量室不被污染，从而提高分析仪的使用寿命。下图即为气态污染物监测系统流程图。
图一、气态污染物监测系统流路
3.1.2 气体检测报警仪
产品特性
• 先进的微处理器技术
• 防爆设计，快速，可信，稳定。
• 12-30V直流电源供电
• 现场浓度显示，声光报警
• 输出信号 用户可根据实际要求而定。
1.标配三线制4-20mA模拟信号输出
2.二线制4-20mA模拟信号输出(选配CA)
3.继电器输出(选配)
4.RS485总线输出(选配CM)
• 反应速度快，测量精度高
• 最佳的性能和较低的安装费用
• 维护费用低
技术指标
通讯接口：4-20mA/RS485/4G输出
模拟开关：1路继电器输出
报警方式：声光报警
检测气体指标 | 推荐量程 | 分辨率 | 精度 | 响应时间 | 技术原理 |
可燃气LEL | 0-100%LEL | 1%LEL | ±5% | 30S | 光电离子 |
氧气02 | 0-30%VOL | 0.1%VOL | ±5% | 30S | 电化学 |
一氧化碳C0 | 0-100PPM | 1PPM | ±5% | 30S | 电化学 |
硫化氢H2S | 0-100PPM | 1PPM | ±5% | 30S | 电化学 |
二氧化氮N02 | 0-20PPM | 0.1PPM | ±5% | 30S | 电化学 |
二氧化硫S02 | 0-20PPM | 0.1PPM | ±5% | 30S | 电化学 |
电源： 12-30V直流电源供电
检测方式：扩散式
工作方式：长期连续工作
安装方式：壁挂或者螺纹安装(螺纹接口:40*1.5mm )
输出信号：标配三线制4-20mA模拟信号输出;二线制输出,继电器输出或RS485输出(选配)
连线方式：G1/2阳螺纹防爆软管
电缆规格：型号RVVP3×1.0mm2
信号传输距离：≥1000米
防爆标志：Exd II CT6 Gb；Ex tDA21IP66 T80℃
防护等级：IP66
功能安全认证：SIL3
工作温度：-20～50℃(特殊要求根据需要而定)
工作湿度：≤90%RH
控制器技术指标：
基本参数：l
1.7 寸高亮度触控彩色 TFT 触摸 LCD 显示，CCFL 背光(可定制尺寸)；
2.显示：6 位数值：-999，99~1999.99
3.存储：70MB 大容量的 FLASH 闪存芯片存贮历史数据，掉电永不丢失数据
4.采集通道：64 路以及更多路
5.报警：具有红色报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；8 路继电器报警输出（订制产品）
6.数据导出：配备标准 USB2.0 接口，输出历史数据转存快捷方便
7.输入信号包括：4-20mA、485、无线 Lora(参数定制）；
8. 输出信号：声光报警灯、开关量（需定制）；
9.继电器输出：触点容量 AC 220V，3A，阻性负载；
10. 外供电源：220V；
11.DC 24V 电源：用于给变送器供电，最大负载能力≤200mA 。
12.定位模块（选配）
13.拍照、录像（选配）
通讯接口（选配功能）
l 标配 RS232、RS485、以太网通讯；
选配GPRS 无线通讯、局域无线通讯（可视距离达 4 公里）；
l 通讯速率 9600，19200，57600，115200 通过设定选择；
l 与上位机通讯协议默认为 MODBUS-RTU 协议，网口为 MODBUS-TCP 协议。
电源条件
l DC 24V 供电的仪表：24V±10%，功耗小于 20VA。（配置220V转24V的开关电源）
l 注：实际功耗与仪表具体功能有关；
环境及其他
l 工作温度范围：-10℃~50℃；
l 储藏温度范围：-20℃~70℃；
l 工作湿度范围:低于 85%R.H，无结露；
l 仪表的重量：非防爆最大约2.8Kg（防爆箱根据选配而定）；
安装方式：设备采用壁挂式安装，方便拆卸，安装时按照孔位安装膨胀螺丝，再把控制器挂入即可。
3.1.3 预处理系统（选配）
预处理系统由：
取样单元（采样泵）；
预处理单元（除尘、除湿过滤、排水等）；
分析单元（VOCs）；
信号输出（VOCs 浓度、量程转换、标定状态、故障状态等）；
其它（气路、电路等）；
4. 系统特点
Ø7寸液晶显示触摸屏
智能化PID/电化学传感器，采用本质安全技术，可支持多气体、多量程检测
免开盖，红外遥控器操作，单人可维护
本地报警指示，一体化声光报警器（选配）
测量精度高、稳定性好
仪器具有超量程、反极性保护，能避免人为操作不当引起的危险。
通过SIL认证，具有国际化高端品质
内置多块高性能处理器，处理器间采用高速数据总线通讯技术，各模块具备强大的数字化配置和检测功能；操作简单、使用方便。
Ø 系统控制
² 系统控制同时将系统中的各种状态在线显示，以便实时掌握系统的运行状况。
5.物联网智能监测平台（选配）
物联网智能监测平台基于物联网及云计算技术，能够为用户提供传感器数据、图片远程、采集、传输、储存、处理及报警信息发送等服务。该平台以集中式分区化的方式为用户提供便捷、经济、有效的远程监控整体解决方案。通过这种业务，用户可以不受时间、地点限制对监控目标进行实时监控、管理、观看和接收报警信息。
系统能够实现一个中心、多个基地的管理模式，通过中心管理员账号可以随时访问基地系统。
监测站点数据总览、分站点设备运行状态、记录时间、详细数据实时显示
可视化数据查询、曲线分析
当客户需要查询历史数据时，在系统输入查询条件，即可看到该范围内的指标变化情况，以曲线的形式输出。
移动终端
建立手机系统，客户直接采用微信客户端就可以控制和查看实时数据.
