产品描述：

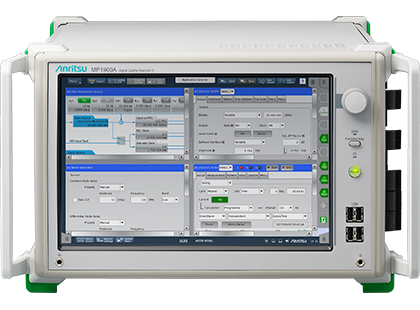

MP1900A信号质量分析仪是一款具备8个模块插槽的高性能BERT,通过包括2.4 G~32   Gbit/s多通道PPG/ED、32G/64G PAM4   PPG/ED及抖动/噪声发生器等扩展测量应用，同一个硬件平台既支持设备外部接口如下一代以太网接口的测试，又支持对速度越来越   快的PCle、DDR、USB、Thunderbolt、SAS和 DP接收端的有效设计评估。拥有图形化用户接口和12.1英寸的触摸屏、方便的将   屏幕操作转换为远程命令的自动化系统配置、足够的USB接口和以太网控制接口、高度集成化及简单的外部连接都给用户带来高效、 稳定、少错、低成本等极大价值的体验。

特征：

●   传输容量最大512 Gbit/s,一个主框架最多可扩展至 16ch(配备8个32 Gbit/s 2ch PPG)

●   —体化支持高速PAM4、PCle 等总线接口测试

●   PCle和USB 链路训练、LTSSM 分析

●   PAM4 比特误码和 FEC 符号误码测量

●   注入抖动和测量抖动容限功能(SJ/RJ/BUJ/SSC)

●   电压噪声注入功能(共模、差模、白噪声)

●   使用DUT   BER计数器功能测量抖动容限

●   PAM4   PPG/ED模块(MU196020A/MU196040B): 比特率2.4到64.2 Gbaud*1

■   多通道可扩展性4通道 PAM4/NRZ 高速Tr/Tf   8.5    ps(20-80%)

低固有随机抖动170 fs rms(典型值)

■   低噪声，低失真高质量数据输出

4阶加重(可变范围20 dB) 和 ISI仿真 FEC 图案生成功能和误码分析

■   FEC 抖动容限测试，自动冗余测量

■   内部时钟恢复到58.2G 和均衡

■   PAM4 图案编辑，符号误码测量

●   32 Gbit/s SI PPG/ED模块

(MU195020A/MU195040A):

比特率2.4 Gbit/s 到32.1 Gbit/s 时钟数据恢复(支持SSC)

10阶加重、可变ISI功能

多频段CTLE(8 Gbit/s、16 Gbit/s、28 Gbit/s)

随机内部抖动输出低至115 fs rms(典型值)

■   高灵敏度数据输入，典型值达15 mV (眼高)

■   可选1通道/2通道，支持NRZ *1:ED支持到58.2G(PAM4)

应用领域：

●   50GE/100 GbE/200 GbE/400 GbE/800GE、CEI-25G/28G/56G/112G、InfiniBand EDR/HDR、光纤通道、PCI Express Gen1 至 Gen6、DDR5、Thunderbolt3、USB3.2/USB4、SAS-3/-4、DP1.4、光模块、SERDES、AOC、 高速互连
