MP2110A 一体化采样示波器+误码仪 |
|
特 征 ：一体化仪器，28.2Gb/s×4 NRZ误码仪和4通道内置时钟恢复的 NRZ/PAM4 采样示波器
● 采样示波器
o 约4秒时间可捕获100万个样本，采样速率高达250,000样本/秒
o 内置高灵敏度 O/E(-15 dBm,典 型 值 ，SMF)
o 高带宽：35 GHz (光，SMF),25 GHz(光，MMF),40 GHz(电)
o 低抖动：200 fs rms(典型值);低噪声：3.4 μW(典型值 SMF)
o 用于 NRZ和 PAM4 的内置时钟恢复单元(CRU) 支持支持25.5G～28.9G/51G～58G
o NRZ抖动分量分析(选件)
o 接口类型：一光(单&多模)&—电/一光(单/多模)/两光(单&多模)/四光(单/多模)/两电
o 两电接口：差分，33GHz 滤波器，CTLE 均衡，电缆去嵌
● BERT
o 低抖动 PPG:600 fs rms(典型值)
o 高灵敏度 ED:25 mV(典型值)
应用领域：
● 10G/25G/50G/100G/200G/400G/800G 光传输模块、有源光缆和数据中心、核心网、城域网、4G/5G 移动回传、5G 移动前传所使用的有关部件的物理层性能评估。
●涉及产品：以太网， eCPRI/RoE,CPRI,SDH/SONET,OTN,InfiniBand,Fibre Channel , SFP28,QSFP28, CFP2/4/8, SFP56,QSFP56, OSFP,QSFP-DD, AOC,DAC,TOSA,ROSA, 高速光引擎，PHY, 驱动器芯片。
产品描述：

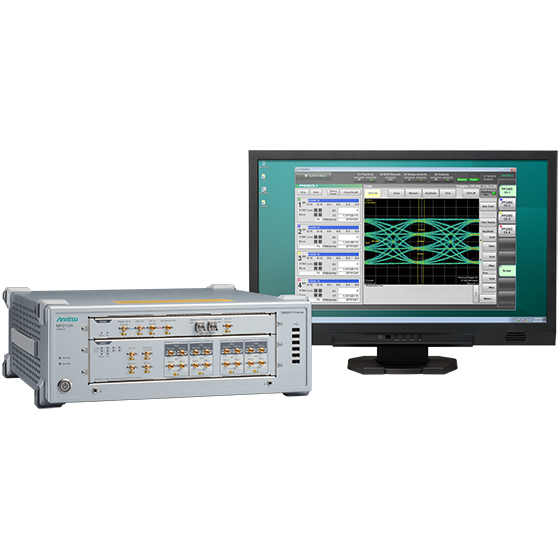

BERTWave MP2110A 是一款内置误码率测试仪(BERT) 和采样示波器的一体化测量仪器，支持光模块的误码率(BER) 测量、眼图 模板测试、眼图分析等评估操作。
为了评估光通讯系统中使用的光模块，需要使用 BERT 和采样示波器。有了内置4通道 BERT 和4通道采样示波器的一体化 BERTWave MP2110A,就无需再使用单独的仪器，从而降低了仪器投入资本和生产成本。而且，BERTWave MP2110A 不仅可在光 模块的 RX 侧同时测量多达4个通道的误码率，还能同时在Tx 侧执行最多4个通道的眼图模板测试和眼图分析。此外，MP2110A 采样示波器的采样速率高达250,000样本/秒，可更快地执行眼图模板测试和眼图分析。采用 BERTWave MP2110A 可同时执行 BER 测量和眼图分析，使测量时间大大缩短。
MP2110A BERT 在标准配置下可测量24.3Gb/s 至28.2 Gb/s 的比特率，安装Opt-093 后则可测量9.5Gb/s 至14.2 Gb/s 的
比特率。内置采样示波器支持的带宽为40 GHz (电接口)35 GHz(SMF, 光接口)和25 GHz(MMF, 光接口)。此外，该采样
示波器还标配内置100 Gb/s 频段的贝塞尔滤波器和选配10GE(LAN&WAN) 的数字滤波器，用于测量光信号。卓越的性能有助于
确保提高光模块的产量。简化的设置和用户界面让MP2110A 方便操作；向后兼容MP2100B 的远程命令，确保仪器升级毫无烦忧。 另外，内置PC 带来的稳定运行确保在任何操作环境下都能获得出色的性能。BERTWave MP2110A 配备多通道 BERT、采样示波 器、高速眼图分析和模板余量测量功能，因此可提高光模块的生产效率，降低生产成本。
主要性能与指标：
BERT
支持的比特率 | 安装MP2110A-x93时 | 未安装MP2110A-x93时 |
共 享 P P G + E D : 可变比特率范围(步进1 kb/s) 24.3 Gbit/s至28.2 Gbit/s 9.5 Gbit/s至14.2 Gbit/s | 共 享 P P G + E D : 可变比特率范围(步进1 kb/s) 24.3 Gbit/s至28.2 Gbit/s | |
测试图案 | PRBS:27-1、29-1、215-1、223-1、231-1 辅助图案：1/2时钟图案，1/16时钟图案 | |
电信号I/O | 可选1通道/2通道/4通道差分输入输出 | |
幅度 | PGG输出：0.1至0.8 Vp-p/10-mV步进(单端) ED输入：0.05至0.8 Vp-p,灵敏度25mV典型值，内置时钟恢复 | |
采样示波器
测量通道 | 2电、1光(单模&多模)1电、1光(单模或多模)、2光(单模和多模)、4光(单模或多模) | |
带宽 | 光：单模=35 GHz,多模=25 GHz(典型值，无滤波器);电：40 GHz(典型值) | |
显示 | 眼图模式、脉冲模式、相干眼图 | |
NRZ信号测量功能 | 平均功率(dBm、pW)*1、消光比*1、OMA(dBm、μW)*1、交叉点OMA*1、VECP*1、1电平、0电平、眼 图幅度、眼图高度、眼图高度比、交叉点、SNR、抖动(p-p、RMS)、上升时间、下降时间、眼图宽度、 DCD、RIN OMA、TDEC*2、模板冗余【*1:仅限光信号；*2:无IEEE 12.6GHz硬件滤波器】 | |
PAM4信号测量功能(选项- 095) | 平均功率(dBm、μW)*1、TDECQ*1、部分TDECQ*1、Ceq*1、外部ExR*1、外部OMA*1、线性度、电平 0/1/2/3、电平RMS(0/1/2/3)、电平P-P(0/1/2/3)、电平偏离(0/1/2/3)、眼图电平(高/中/低)、眼 图高度(高/中/低)、眼图宽度(高/中/低)、眼图偏离(高/中/低)、RIN OMA【*1:仅限光信号】 | |
电口测量功能 | AC共模输出电压(max,RMS)、差分峰峰输出电压(max)、近端ESMW(Eye symmetry mask width)、近端眼高 (差分)(min)、远端ESMW、远端眼高(差分，min)、上升时间、下降时间、DC共模电压 | |
采样速度 | 250,000样本/秒(标称值，1350样本，25.78125 Gbit/s比特率，6.4453125 Ghz时钟频率，2UI显示比特 计数) | |
波长范围 | 1,2通道单模：860 nm~1650 nm;1,2,4通道多模：800 nm ~860 nm;4通道：850nm~1650nm | |
NRZ抖动分析功能(选项- 096) | TJ(J2、j4、J9、用户定义BER、眼图张开度)、RJ(d-d)、RJ(rms)、DJ(d-d)、PJ(p-p)、PJ频率、 DDJ(p-p)、DDPWS、DCD、ISI(p-p) 图形：TJ/RJ/PJ/DDJ直方图、DDJ vs.比特、浴盆、PJvs.频率 | |
时钟恢复功能 | 26G | 26G/53G |
单模/多模/电口；25.5 Gbaud至28.2 Gbaud ,NRZ 和PAM4;环路带宽：4 MHz,10 MHz,比特率 /1667可选，衰减：-20 dB/dec;输出时钟抖动： 220fs rms | 单模：1260 nm至1620 nm;25.5 Gbaud至28.9 Gbaud和51 Gbaud至58 Gbaud;NRZ和PAM4; 环路带宽：4 MHz,10 MHz,比特率/1667可选，衰 减：-20 dB/dec;输出时钟抖动：200fs rms | |
